螺旋掘进机

我们的产品

选择罗宾斯的螺旋掘进机,对付最棘手的掘进任务

更加高效和更为安全地完成您的下一次掘进工作。罗宾斯公司开发出一款重型螺旋掘进机(ABM),它比我们竞争对手的产品更为可靠、生产效率更高。该产品专门设计与罗宾斯小型掘进机配套使用,

罗宾斯螺旋掘进机可应付最棘手的掘进作业。罗宾斯深知您施工团队的安全尤为重要,因此,我们以安全为第一位宗旨,我们制造的螺旋掘进机的安全是达到甚至超过所有行业规定标准

什么是螺旋掘进机?

螺旋掘进机(ABM) 是配有刀盘和螺旋钻的掘进机用于在泥土和岩石里水平的开挖掘进隧道。大多数的螺旋掘进机用于在铁路、高速、机场跑道、小溪和其他任何可以开挖不怕干扰的地面下安装管套。

这种掘进机配有许多的切削附件,从用来开挖泥土的反向铲齿刀具到用来切削硬岩的罗宾斯小型掘进设备。

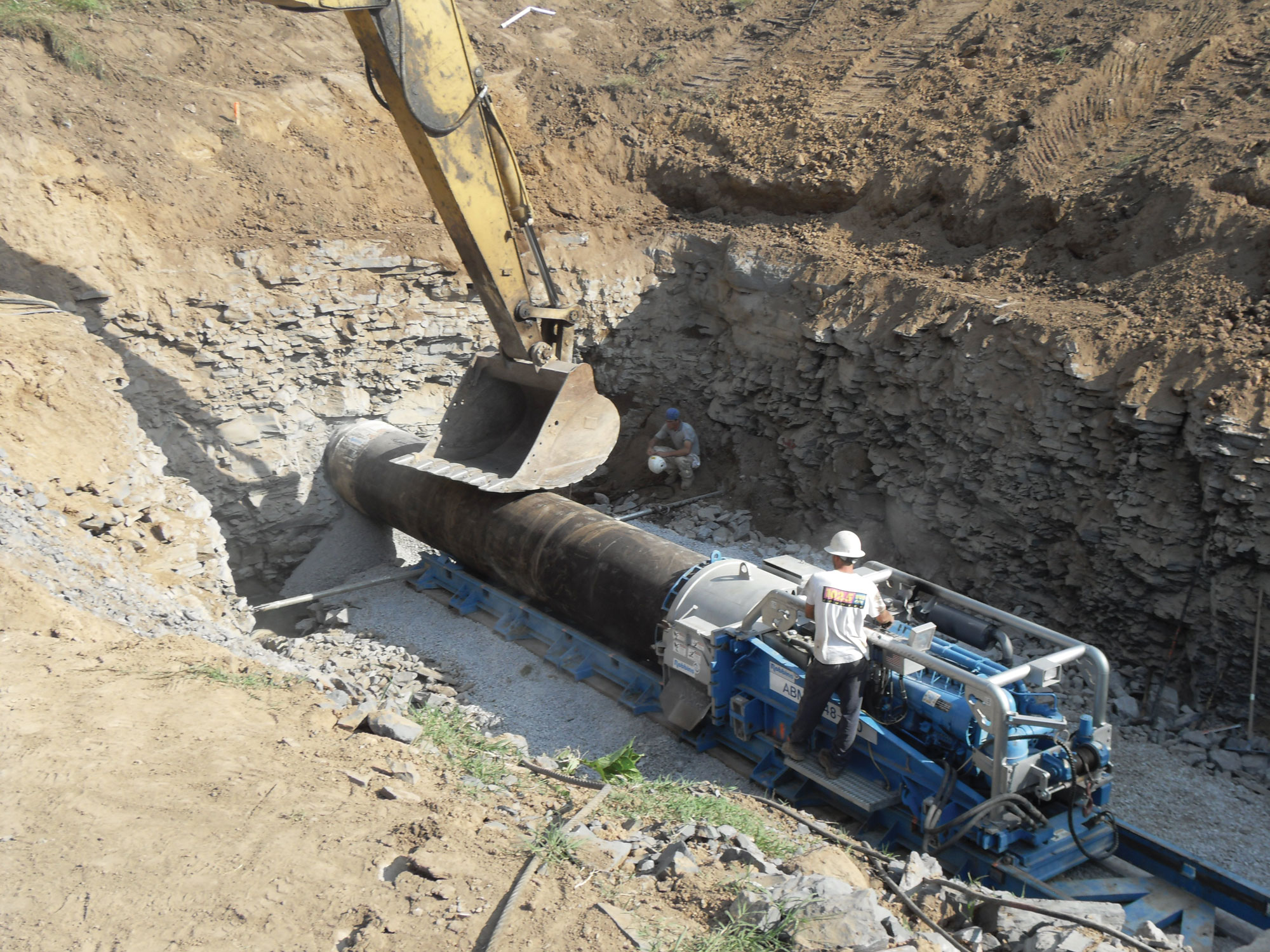

螺旋掘进机首选是安装在始发洞里预先设好长度的轨道上。钢筋或者钢筋混凝土做的垫板会被安装在隧道的反方向的墙上,用来抵抗掘进机掘进时的推力。掘进机通过液压驱动的刀盘和顶推力开挖土地。管套和螺旋截面在掘进机的掘进的同时,被安装在隧道里。废土会被螺旋钻转送到管套,并输送到机器边上的通道,从而清除出隧道。

选择合适您项目的设备: 直径、长度和力度

直径大小从36英寸(0.9米)到84英寸(2.1米)

我们的仓库常备几种不同直径的常规螺旋掘进机。如果您需要的机器不在我们的库存里, 那么我们会为您量身订做您所需的机器。

螺旋掘进机可挖掘600多英尺的隧道

大多数的掘进机能开挖80英尺(24.4米)到225尺(68米)长的隧道;然而,我们的螺旋掘进机也曾开挖过600多英尺(180)长的隧道。可掘进的长度往往决定于地质状况。来和我们的专家谈谈您项目的需要,我们会帮您找到合适的解决方案的。

螺旋掘进机可挖掘多种地质条件的隧道

我们提供的螺旋掘进机可挖掘土壤、砂石、粘土、卵石、冰碛物、软页岩和砂岩等不同的地质。加配上罗宾斯的SBU-ASBU-M的罗宾斯螺旋掘进机,比任何其它方法都能更快地在硬岩中挖掘小直径的隧道。

特征和优势

  • 滚筒构型保险锁
    确保设备锁定在轨道上不需人工操作
  • 罗宾斯快速分离器
    允许快速地从螺旋掘进机卸下电源以关闭或在可能涌水情况下。所有主要部件都从洞中取出,不影响套管对齐或机器安装。
  • 液压离合器
    操作离合器容易,平滑接合和脱离运作。注:可能脱钩需手动操作。
  • 电子反倾斜开锁
    紧急关闭可能出现的螺旋掘进机进而滚翻的现象情况。注意事项:不防滚翻。
  • 推门横条指示器
    使操作员能够看到推杆狗锁进洞的轨道。
  • 平衡控制器
    便于操作液压功能。
  • 运转指示灯
    允许操作员查看,即使是通过晚班。
  • 工具箱
    大型储物箱安装在主推部件,从而让普通手动工具可在掘进洞里容易使用。
  • 绞车
    缩回螺旋掘进机到原始的位置添加一块外壳。注:本机不能用来拉钻、套管等。
  • 防护罩(可选)
    作为螺旋掘进机的保护罩,在不使用时抵御天气和破坏者损害。

配件

软土和硬土刀盘

可用于多种土壤、砂土、粘土、卵石、冰碛土、软页岩和部分砂石。如果开挖更硬的地质,请使用我们的罗宾斯小型掘进装置配合螺旋掘进机。

六角转接器

防止主要部件破损,并有各种形式和尺寸。

坡度操纵部件装置

普通操纵到人工导向操作螺旋掘进机掘进机(更多详情请联系罗宾斯公司).

管套和刀座附件装置

允许螺旋掘进机可以在比设备本身直径更小的直径掘进(比如: 36英寸 螺旋掘进机可开挖24英寸的隧道).

12到18英寸的螺旋钻头

从 3英寸, 4英寸, 5英寸, or 6英寸 六角驱动器. 罗宾斯可以提供度量直径和长度的螺旋钻。

从您项目的开始到结束

罗宾斯还可提供全套驱动式小型掘进机、螺旋钻、刀盘等设备或配件的租赁或购买服务:

请联系我们的销售部门为您提供以上设备的方案:今天就致电或发电子邮件联系罗宾斯的代表去谈谈您的项目吧。罗宾斯拥有多年的地下工程施工经验,我们能够与您探讨您项目的细节,并且为您推荐合适的作业设备。

购买还是租赁?

罗宾斯可谓阁下提供单独的螺旋掘进机又或是整套螺旋掘进机的一条龙的产品包裹,包括螺旋掘进机,螺旋钻机,刀盘和罗宾斯小型掘进机的租赁或购买服务。我们的螺旋掘进机有四种型号; 主机的直径有36英寸到72英寸连同最大达到84英寸的举重机设备大小可供选择。我们美国的厂房里都有这些产品的存库。您可以根据您项目的需要以月租的方式(至少2个星期)租用螺旋掘进机设备。如果您在租用后决定购买这个设备,我们可以把产品的价格扣除您已付的租金。

步骤

我们罗宾斯拥有资深的技术人员为您安装螺旋掘进机。我们会亲自来到您项目的工地,为您和您的施工团队提供使用设备的培训。

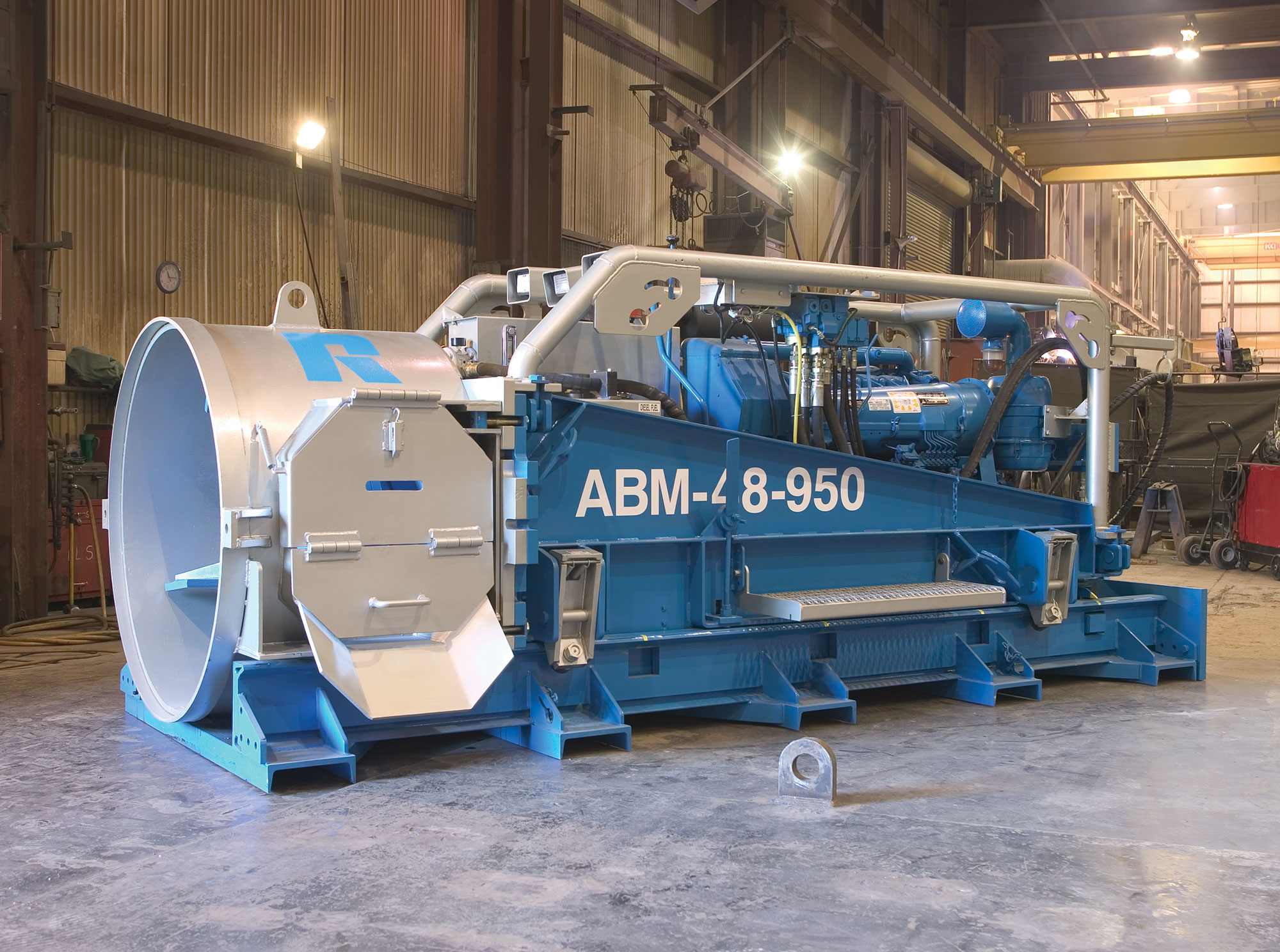

罗宾斯螺旋掘进机的特征

部件 ABM 36-630 ABM 42-630 ABM 48-950 ABM 54-950 ABM 60-950
引擎 Deutz F6L914 Lift Kit Deutz BF6L914C Lift Kit Lift Kit
连续净动力 114 hp @ 2300 rpm 174hp @ 2300 rpm
顶尖扭矩 295 ft-lbs 597 ft-lbs
离合器 13″ 13″
传动装置 Spicer 5 speed Spicer 5 speed
六角驱动器 4″ 5″ (Optional 4″)
变速箱速率 54.2:1 54.2:1
液压泵 45 gpm @ 5000 psi 45 gpm @ 5000 psi
油缸 2 x 9″ 3 x 9″
最大推力 636,000 lbs. 954,000 lbs.
主轨道长度 12′ 13′

更多罗宾斯螺旋掘进机的参数

部件 ABM 60-1270 ABM 66-1270 ABM 72-1270 ABM 72-1500 ABM 78-1500 ABM 84-1500
引擎 Cat C-7 Lift Kit Lift Kit Cat C-9 Lift Kit Lift Kit
连续净动力 250 hp @ 2200 rpm 300 hp @ 2000
顶尖扭矩 597 ft-lbs 789 ft-lbs
离合器 14″ Dual Disc 14″ Dual Disc
传动装置 Eaton 6 speed Eaton 9 speed
六角驱动器 5″ 6″ (Optional 5″)
变速箱速率 40.0:1 35.7:1
液压泵 62.3 gpm @ 5000 psi 62.3 gpm @ 5000 psi
油缸 4 x 9″ 4 x 10″
最大推力 1,270,000 lbs. 1,500,000 lbs.
主轨道长度 13′ 15′
