倘若使用的错误的机器，破裂的岩石也能成为无法攻克的障碍，还影响到工作的安全和效率，以及供期。使用罗宾斯的双护盾硬岩掘进机，将为您的项目带来更高安全性和最优异的成绩。

对此种先进的掘进机设计，罗宾斯并不陌生， 事实上双护盾硬岩掘进机是我们发明的硬岩掘进机其中的一个类型。在1972年，罗宾斯发明和生产了世界上第一台双护盾硬岩掘进机，为在破裂岩层中掘进的隧道施工提供了最好的解决方案。近年来，多台罗宾斯的双护盾硬岩掘进机更是打破了多个世界掘进记录。

什么是双护盾掘进机？

双护盾硬岩掘进机包括了安装在刀盘支撑上的可旋转刀盘、可伸缩前盾（内盾体直径略小，可与外面稍大直径的外盾体进行伸缩作用）、中盾和尾盾。

在正常模式（双护盾模式）下，撑靴伸出，作用在隧道壁上，推进油缸伸出，从而将刀盘支撑和刀盘向前推进，旋转的刀盘开始切削。机器向前推进时，可伸缩的前盾伸出，在破碎的岩层中完好的保护主机里的一切操作。

“对我们来说，能和这个领域经验丰富的伙伴合作是更好。罗宾斯，它们是这个领域的先锋，所以我们有最好的优势。”
— Anil Kamat, 主席, Jaiprakash 协会, AMR输水隧道承建商, 世界最长没有中间支洞的隧道，采用两台直径10米双护盾掘进

在掘进过程中，中盾保持不变。管片安装机固定在中盾内，这样管片就可在机器掘进过程中顺利进行衬砌。管片在尾盾的安全保护下安装。只有使用双护盾，才能在机器掘进过程中进行管片衬砌，保证高效掘进。同时，完好的护盾保护状态为施工提供一个安全的环境

中国挑战。中国山西省。三台双护盾掘进机，4.2-5.0米直径。长达62.7公里的隧道。中国项目的纪录：1，349米月进尺。

倘若隧道壁地层太薄弱，不能支撑撑靴作用力，机器可选用单护盾模式。中盾中的辅助推进油缸可将推力从中盾传送到隧道衬砌上，从而往前推进。但在单护盾模式下，管片衬砌和机器掘进不可同步。

无论在任何一种模式下操作，双护盾硬岩掘进机都能为施工提供一个安全的工作环境。罗宾斯的双护盾硬岩掘进机适用在不同地质状况下进行安全高效的掘进。 我们能为您的项目设计和制造直径从1.6米到15米直径不等的双护盾硬岩掘进机。

标准的双护盾掘进机特点:

• 平整、薄断面的刀盘，在破碎岩层中加强工作面支撑
• 凹入式土仓结构，入口带铁杆栅，防止大直径岩石进入
• 背装式刀具，确保能在不稳定地层中安全换刀
• 双推进系统，推力可选择作用在隧道壁或隧道衬砌上
• 高速管片安装机（可根据设备直径选择单臂或双臂），准确安装钢筋混凝土管片
• 可伸缩中盾，包括内盾和外盾，为施工提供安全的保障，可探测周围地层状况并采取措施，同时在转弯过程中依然顺畅通过
• 数控导向系统，可连续收集信息，严格控制掘进方向

罗宾斯双护盾掘进机的可选功能:

• 可闭式土仓门
• 盾尾密封盒注脂系统
• 超大功率紧急推进系统

罗宾斯双护盾掘进机还可量身配备以下功能:

• 超前钻机，提前探测前方地层状况
• 可变式刀盘速度
• 甲烷和其他气体检测器
• 数据采集系统：自动收集、监控和保持实时数据，包括掘进速度、推进压力、刀盘速度、撑靴压力和其他机器运作参数
• 自动化精度导向系统，包括环梁控向系统
• 导向数据采集系统
• 闭路电视系统
• 自动灭火系统
• 闭合循环冷却系统，节省用水

罗宾斯设计的双护盾硬岩掘进机符合每个项目不同的需要和标准，包括地质条件、隧道设计、建造计划、项目供期、工地环境等其他因素。收到客户的需求，我们将审阅您的项目技术参数，由此提供最合适的方案。对于一些项目，一台全新的隧道掘进机将是最合适您隧道的作业设备；而对于其他项目，翻新的设备却是最好的选择，同时节省供货周期并大大降低成本。

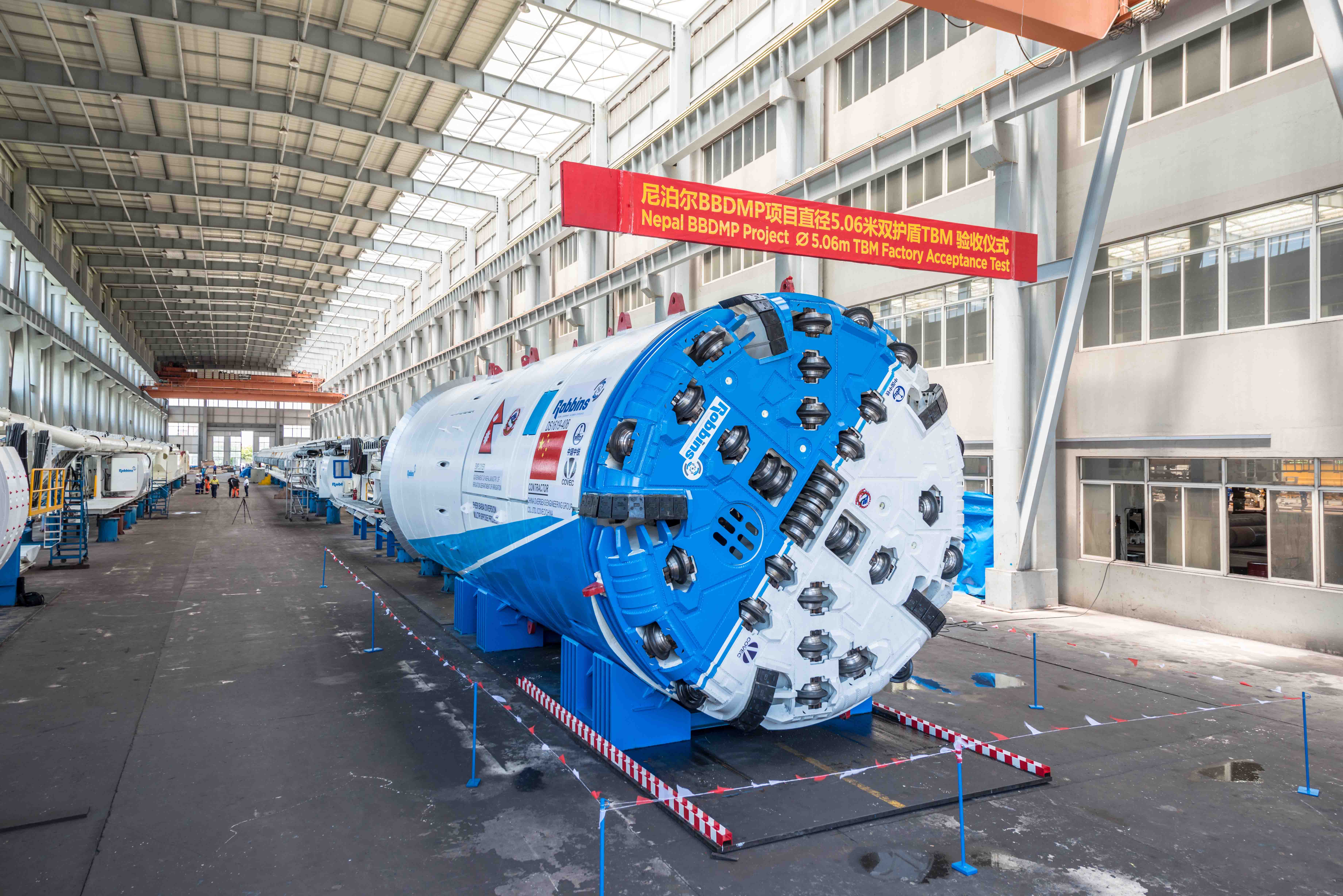

The 5.06 m (16.6 ft) diameter Double Shield TBM will bore a 12.2 km tunnel from the Bheri River to Babai River.

若需要了解更多罗宾斯以往项目，请搜索项目解决方案。您可分享到更多罗宾斯在过去的成功经验，并了解到罗宾斯是如何为您项目提供创新的解决方案。

无论您正在准备投标，还是为准备施工方案，罗宾斯都能为您的项目提供最合适的技术支持。若需要，可在线填写咨询表格或直接联系罗宾斯公司。
